Univerzalni lokator (UL)

Označevanje točne lokacije radijske postaje

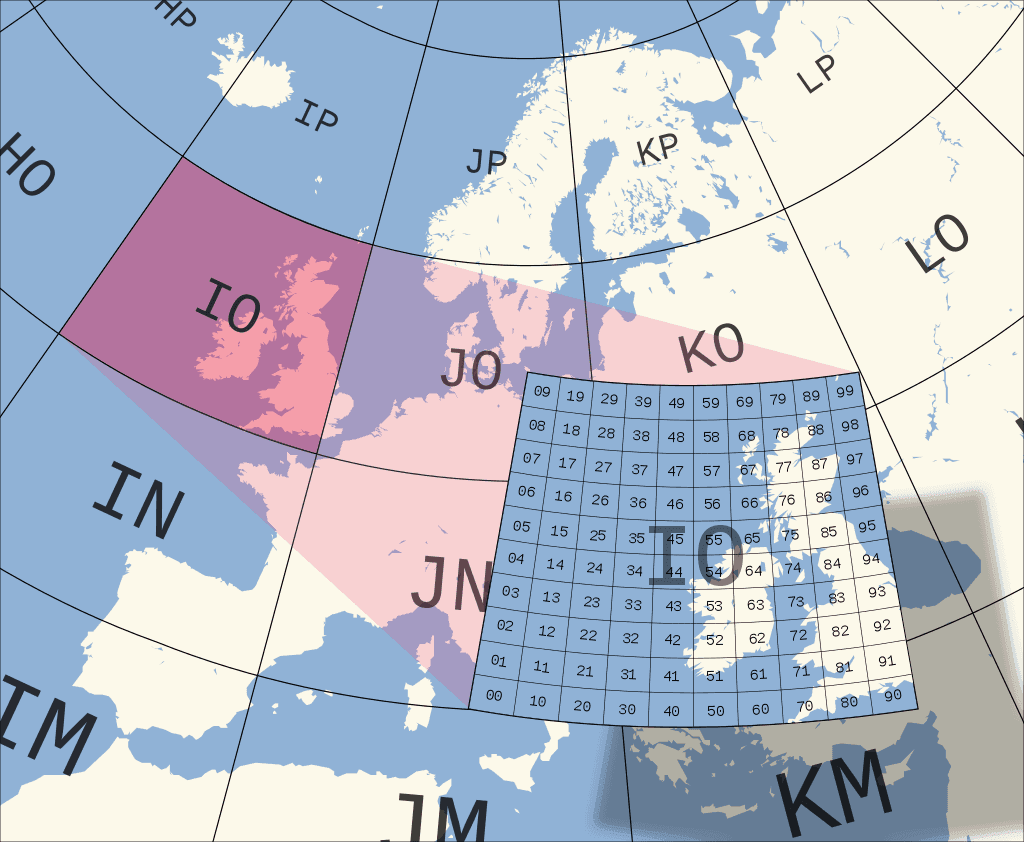

Za določevanje oziroma označevanje točne lokacije radijske postaje (QTH) radioamaterji uporabljajo poseben način v obliki koda, ki je sestavljen iz šestih karakterjev: dveh črk, dveh številk in dveh črk (npr. JN76FB). Imenuje se lokator sistem ali univerzalni lokator (UL), tudi imenovan Maidenhead-dov lokator in izgleda takole:

Velika polja (Fields)

Zemljina površina je razdeljena na 18 x 18 = 324 velikih polj (fields), ki so velika 20 stopinj po dolžini in 10 stopinj po širini; označena so z AA do RR. Štetje velikih polj se začne na 180 stopinjah zemljepisne dolžine v vzhodno smer od A do R (prvi karakter) in na južnem polu v severno smer od A do R (drugi karakter). To nam nazorno pokaže spodnja slika.

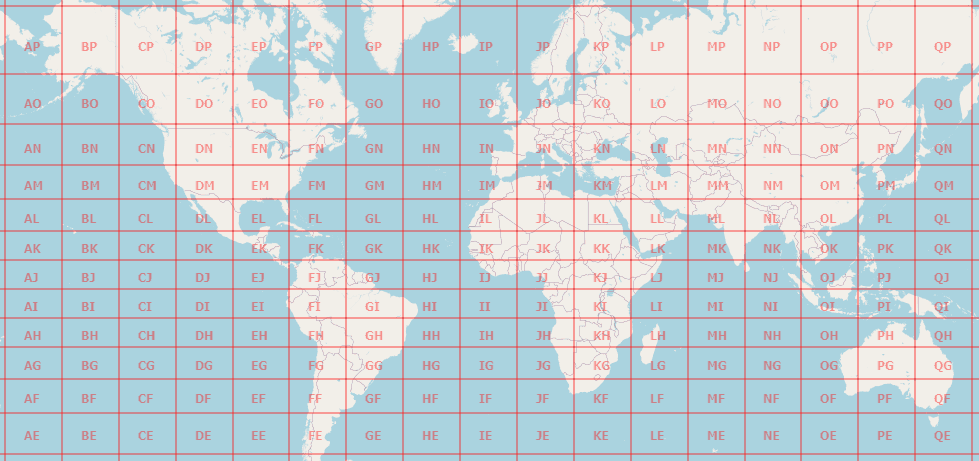

UL world map

Polja (Squares)

Vsako veliko polje je razdeljeno na 10 x 10 = 100 polj (squares), velikosti 2 stopinji po dolžini in 1 stopinjo po širini. Označevanje polj z 00 do 99 se začne od zahoda proti vzhodu (tretji karakter) in od juga proti severu (četrti karakter).

Mala polja (Subsquares)

Ta polja so razdeljeni na 24 x 24 = 576 malih polj (subsquares), velikosti 5 minut po dolžini in 2,5 minut po širini; označeni so z AA do XX. Začetek označevanja malih polj je tudi na zahodu (peti karakter) in na jugu (šesti karakter). Za izračun lastnega UL moramo poznati zemljepisno širino in dolžino kraja oziroma lokacije radijske postaje. Točne podatke dobimo na zemljevidu (merilo 1:50.000 ali podrobnejše). Po lokator sistemu je Slovenija v velikem polju JN in poljih 65, 66, 75, 76 in 86, se pravi, da so prvi štirje karakterji v UL: JN65, JN66, JN75, JN76 in JN86. Ko najdemo, v katerem polju se nahaja naš kraj, določimo točno lokacijo po poziciji letega v malem polju (peti in šesti karakter v UL).

Zemljevid lokatorjev

Obstaja tudi zemljevid z že vrisano mrežo polj in malih polj. Še najlažje pa danes določimo svoj lokator s pomočjo računalniškega programa ali na internetu ponujene aplikacije kot je na primer:
